Цоколевка радиоламп

ГУ-5А

Мощный генераторный триод c водяным охлаждением анода

ГУ-5А

Схема соединения электродов лампы с наружными выводами:

К – катод
С – сетка (кольцевой вывод)
А -анод
Д – держатель катода (не подключать).

ГУ-5Б

Мощный генераторный триод c воздушным охлаждением анода

ГУ-5Б

Схема соединения электродов лампы с наружными выводами К – катод,

С – сетка (кольцевой вывод), А -анод, Д – держатель катода (не подключать).

ГУ-13

Генераторный лучевой тетрод

ГУ-13Схема соединения электродов лампы ГУ-13 со штырьками: 1 и 4 – свободные;

2 и 3 – катод (нить накала); 5 – вторая сетка;

7 – лучевые пластины. Верхний колпачок на баллоне – анод.

ГУ-18

Двойной лучевой тетрод

ГУ-18

Схема соединения электродов лампы ГУ-18 со штырьками:
А1 – анод первого тетрода;
А2 – анод второго тетрода;
1 – первая сетка первого тетрода;
2 – вторая сетка;
3 и 7 – катод;
4 – подогреватель (средняя точка);
5 – первая сетка второго тетрода;
6 и 8 – подогреватель.

ГУ-19

Двойной лучевой тетрод для генерирования, усиления и умножения частоты высокочастотных колебаний в диапазоне частот до 500 МГц.

Оформление – стеклянное, бесцокольное.

Основные параметры

при Uн=6,3 В, Uа=350 В, Uс2=250 В, Ia=40 мА
Ток накала 2 ± 0,2 А
Ток анода (при U’с1= -17 В) 40 ± 20 мА
Ток 2-й сетки ? 8 мА
Ток 1-й сетки обратный (при Iа=50 мА) ? 10 мкА
Крутизна характеристики (при изменении Uc на 0,5 В) ?4,5 мА/В
Колебательная мощность (при Iа=240 мА) ? 45 Вт
Междуэлектродные емкости, пФ:
входная 10 ± 2
выходная 3,5 ± 0,5
проходная ? 0,08
Долговечность средняя ? 1000 ч

Критерий долговечности, колебательная мощность ? 36 Вт

Предельные эксплуатационные данные

Напряжение накала 5,7 – 6,9 В

Напряжение анода 250 В

Напряжение 2-й сетки 250 В

Напряжение 1-й сетки отрицательное 175 В

Напряжение между катодом и подогревателем 150 В

Ток катода 280 мА

Мощность, рассеиваемая анодом 40 Вт

Мощность, рассеиваемая 2-й сеткой 6 Вт

Мощность, рассеиваемая первыми сетками 2 Вт

Рабочая частота 500 МГц

Температура баллона 250 С

Интервал рабочих температур окружающей среды от -60 до +70 С

ГУ-29

Генераторный лучевой двойной тетрод

ГУ-29

Схема соединения электродов лампы ГУ-29 со штырьками:

1 и 7 – подогреватель (накал);

2 – первая сетка второго тетрода;

3 – вторая сетка обоих тетродов;

4 – катод и лучевые пластины;

5 – средняя точка накала;

6 – первая сетка первого тетрода;

А1 – верхний вывод анода первого тетрода;

А2 – верхний вывод анода второго тетрода.

ГУ-32

Генераторный лучевой двойной тетрод

ГУ-32

Схема соединения электродов лампы ГУ-32 со штырьками:

1 и 7 – подогреватель (накал);

2 – первая сетка второго тетрода;

3 – вторая сетка;

4 – катод и лучевые пластины;

5 – средняя точка подогревателя;

6 – первая сетка первого тетрода; А1 – верхний вывод анода первого тетрода; А2 – верхний вывод анода второго тетрода.

ГУ-43Б

Генераторный тетрод ГУ-43Б в металлостеклянном оформлении, с подогревным катодом и наружным анодом с воздушным принудительным охлаждением, предназначенный для генерирования высокочастотных колебаний и усиления сигнала с выходной мощностью 1,6 кВт на частотах до 100 МГц.

Климатическое исполнение УХЛ 3.

ГУ-43Б

Обозначение выводов:

А – Анод

С1 – Сетка первая

С2 – Сетка вторая

КП – Катод, подогреватель

П – Подогреватель

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ГУ-43Б

1. Рабочее положение лампы – любое.

2. Включение питающих напряжений производится в следующей последовательности:

— подать напряжение накала;

— подать отрицательное напряжение на первую сетку;

— подать напряжение на анод;

— подать напряжение на вторую сетку.

При выключении питающих напряжений в первую очередь выключить напряжение второй сетки, затем напряжение на аноде, затем в любой последовательности напряжение на первой сетке и напряжение накала.

3.Охлаждение должно подаваться не позднее включения напряжения накала и прекращаться не ранее, чем через 5 мин, послу выключения напряжения накала.

4.При эксплуатации ламп необходимо учитывать наличие динатронного эффекта второй сетки. Для его подавления необходимо уменьшить сопротивление, включенное в цепь второй сетки параллельно источнику питания до 5-10 кОм или включить параллельно источнику питания второе сетки цепочку кремниевых стабилитронов, выбранную на напряжение, превышающее напряжение на второй сетке на 10 – 20 В.

ГУ-50

Генераторный пентод

Общие данные

Пентод ГУ-50 предназначен для усиления мощности и генерированния колебаний высокой частоты.

Применяется в передающих устройствах, в усилителях низкой частоты для усиления мощности и в телевизионных приемниках в каскадах строчной развертки.

Катод оксидный косвенного накала.

Работает в вертикальном положении выводами вниз. Выпускается в стеклянном бесцокольном оформлении. Срок службы не менее 100 час.

Выводы электродов штырьковые. Штырьков 8. Первый штырек расположен против стеклянного выступа на баллоне.

Междуэлектродные емкости, пФ

Входная 14,0 +- 1,0. Выходная 9,15 +- 1,15. Проходная не более 0,1.

Номинальные электрические данные

Напряжение накала, В 12.6

Напряжение на аноде, В 800

Напряжение на второй сетке, В 250

Напряжение смещения на первой сетке, В -40+-10

Ток накала, мА 765+-65

Крутизна характеристики при токе анода 50 мА, мА/В 4+-1

Выходная мощность*), Вт 60

Выходная мощность при напряжении накала 10.8 В*), Вт не менее 52

*) В режиме усиления мощности: ток в цепи анода 150 мА, напряжение смещения на первой сетке -100 В, ток в цепи первой сетки 8 мА, амплитуда напряжения возбуждения 135 В, рабочая частота 66,6 МГц.

Предельно допустимые электрические величины

Наибольшее напряжение накала, В 14.5

Наименьшее напряжение накала, В 10.8

Наибольшее напряжение на аноде на частоте 46.1 МГц, В 1000

Наибольшее напряжение на аноде на частоте 66.6 МГц, В 800

Наибольшее напряжение на аноде на частоте 87.5 МГц, В 700

Наибольшее напряжение на аноде на частоте 120 МГц, В 600

Наибольшее пиковое напряжение на аноде, В 3000

Наибольшее напряжение на второй сетке, В 250

Наибольшая мощность, длительно рассеиваемая на аноде, Вт 40

Наибольшая мощность, рассеиваемая на аноде при перегрузке в течение 1 мин., Вт 50

Наибольшая мощность, рассеиваемая на второй сетке, Вт 5

Наибольшая мощность, рассеиваемая на первой сетке, Вт 1

Наибольшее постоянное напряжение между катодом и подогревателем, В 200

Наибольший ток утечки между катодом и подогревателем, мкА 100

Наибольший ток в цепи катода, мА 230

Наибольшее сопротивление в цепи катод-подогреватель, кОм 5

Рекомендуемый режим эксплуатации в телеграфном режиме

Напряжение на аноде, В 1000

Напряжение на третьй сетке, В 0

Напряжение на второй сетке, В 300

Напряжение смещения на первой сетке, В -80

Амплитуда напряжения возбуждения, В 100

Ток в цепи анода, мА 120

Ток в цепи второй сетки, мА 10

Крутизна характеристики, мА/В 5

Полезная колебательная мощность, Вт 50

Допустимая мощность, рассеиваемая на аноде, Вт 40

Коэффициент усиления в триодной части: катод – первая сетка – вторая сетка 5

Эквивалентное сопротивление контура, Ом 4750

Предельная допустимая частота колебаний, МГц 60

ГУ-72

Генераторный пентод

ГУ-72

Схема соединения электродов лампы ГУ-72 со штырьками:

1 – гильза цоколя;

2 и 7 – катод (нить накала);

3 – третья сетка;

4 – вторая сетка;

5 – первая сетка;

6 – третья сетка;

А – верхний вывод на баллоне – анод.

ГУ-80

Генераторный пентод

ГУ-80

Схема соединения электродов лампы ГУ-80 со штырьками:

1 и 2 – катод (накал);

3 – первая сетка;

4 – вторая сетка;

5 – средняя точка катода;

6 – третья сетка.

А – верхний колпачок на баллоне – анод.

С3 – верхний колпачок на баллоне – третья сетка.

ГУ-81М

ГУ-81МГенераторный пентод предназначен для работы в режимах автогенерации и усиления мощности радиотехнических устройств.

Катод – вольфрамовый торированный карбидированный прямого накала.

Исполнение – стеклянное с цоколем. Масса не более 1 кг.

ГУ-81М



Обозначение вывода

Наименование электрода

А – верхний вывод-колпачок

Анод

C3 – верхний вывод-колпачок

Третья сетка

1,2

Катод

3

Первая сетка

4

Вторая сетка

5

Средняя точка катода

6

Третья сетка



Типовые режимы применения лампы ГУ-81М

1. Усиление мощности в диапазоне частот 5-20 кГц в двухтактном реостатном усилителе:

минус 120 – 160

Напряжение анода, кВ

2,5-3

Ток анода, мА

250 – 500

Напряжение второй сетки, В

500 – 600

Напряжение третей сетки, В

0

Напряжение смещения первой сетки, В
Ток первой сетки, мА

2-20

Амплитуда напряжения первой сетки, В

150 – 200

Выходная мощность, Вт

до 750

2. Усиление мощности в дапазоне частот до 24 мГц в двухтактном усилителе:

Напряжение анода, кВ

2-2,5

Ток анода, мА

150-500

Напряжение второй сетки, В

450 – 600

Напряжение смещения первой сетки, В

минус (130 – 200)

Ток первой сетки, мА

2-20

Амплитуда напряжения первой сетки, В

до 300

Выходная мощность, Вт

до 675

3. Усиление мощности в дапазоне частот до 50 мГц в двухтактном усилителе:

Напряжение анода, кВ

1,5

Ток анода, мА

400 – 600

Напряжение второй сетки, В

500 – 600

Напряжение смещения первой сетки, В

минус 200

Ток первой сетки, мА

2-30

Амплитуда напряжения первой сетки, В

до 300

Выходная мощность, Вт

до 400

Примечание: при мощности, рассеиваемой анодом 400-600 Вт, а также токе первой сетки до 30 мА, режим работы должен быть повторно-кратковременным:

3 минуты, не более – работа,

3 минуты – пауза.

Указания по эксплуатации:

  • Рабочее положение лампы – вертикальное, цоколем вниз.
  • При эксплуатации лампы значения параметров, определяющих режим, не должны превышать предельно допустимые значения.
  • Длительная работа лампы при предельно допустимых значениях не допускается.
  • Охлаждение лампы – естественное или принудительное воздушное.

ГУ-89Б

Мощный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в радиопередающих и в промышленных установках для высокочастотного нагрева.

Оформление – металлостеклянное.

Рабочее положение – вертикальное, стеклянным баллонам вверх.

Охлаждение – принудительное:

ГУ-89А: анода – водяное не менее 20 л/мин; ножки – воздушное не менее 25м3/ч; баллона – воздушное не менее 25м3/ч;

ГУ-89Б: анода – воздушное не менее 850 м3/ч; ножки – воздушное не менее 25 м3/ч; баллона – воздушное не менее 25м3/ч.

Масса ГУ-89А 1,5 кг, ГУ-89Б 1,7 кг.

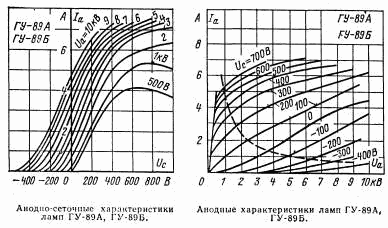

GU-89

Схема соединения электродов лампы с наружными выводами

А – анод,

К – катод (короткие выводы),

С – сетка (длинные выводы).

GU-89

GU-89

Основные параметры

при Uн=11 В, Uа=1,6 В, Iа=1 А

Ток накала 137 ± 7 А
Ток эмиссии катода (при Uн=8 В, Uа=Uс=1000 В) ? 0,25 А
Ток сетки обратный (при Uа=5 кВ) ? 100 мкА
Напряжение сетки запирающее отрицательное (при Iа=20 мА и Uа=7,5 кВ) 397,5 ± 77,5 В
Крутизна характеристики 12,5 ± 8,5 мА/В
Коэффициент усиления (при Uа=8 и 35 кВ) 22,5 ± 3,5
Выходная мощность (на частоте не более 25 МГц) ? 10 кВт
Междуэлектродные емкости, пФ:
     входная  ? 27
     выходная ? 22
     проходная  ? 4
Долговечность средняя ? 1000 ч



Предельные эксплуатационные данные

Напряжение накала 11 В
Напряжение анода на частотах до 25 МГц 8,5 кВ
Ток накала пусковой 180 А
Мощность, рассеиваемая анодом 5 кВт
Мощность, рассеиваемая сеткой 300 Вт
Рабочая частота 25 МГц
Интервал рабочих температур окружающей среды ГУ-89А от +5 до +70 С
Интервал рабочих температур окружающей среды ГУ-89Б от -60 до +70 С

2П29Л

Генераторный пентод

1-8 Катод (нить накала)

2 внутрнний экран

3 анод

4 третья сетка

5 вторая сетка

6 внутренний экран

7 первая сетка

2Ж27Л

Универсальный пентод с катодом прямого накала

Пентод ГК-71

Предназначен для усиления мощности и генерирования колебаний высокой частоты.

Катод вольфрамовый торированный, карбидированный, прямого накала. Работает в вертикальном оформлении, цоколем вниз. Выпускается в стеклянном оформлении. Срок службы не менее 800 час. Цоколь специальный. Штырьков 7.

ГК-71Схема соединения электродов лампы ГК-71 со штырьками:

1 – гильза цоколя;

2 и 7 – нить накала (катод);

3 – свободный;

4 – вторая сетка;

5 – первая сетка;

6 – третья сетка.

А – верхний колпачок на баллоне – анод.

Междуэлектродные емкости, пф

Входная 18. Выходная 17. Проходная не более 0,15.

Номинальные электрические данные

Напряжение накала, в ………… 20

Напряжение на аноде, в ……….. 1500

Напряжение на второй сетке, в ……… 400

Напряжение на третьей сетке, в ……… 50

Ток накала, а …………… 3

Ток в эмиссии катода, ма ……….. 900

Крутизна характеристики при напряжении на аноде 600 в и токах анода 150 и 200 ма, ма/в ……. 4,2

Коэффициент усиления по первой сетке относительно второй при напряжении на аноде 750 в, напряжении на второй сетке 400 и 300в и токе анода 130ма …. 5

Выходная мощность при напряжении смещения минус 100 в, напряжении возбуждения 215 в, токе первой сетки не более 15 ма, токе второй сетки не более 62 ма, токе анода около 250 ма и частоте контура от 5 до 20 Мгц, вт ………… 250

Предельно допустимые электрические величины

Наибольшее напряжение накала, в …….. 22

Наименьшее напряжение накала, в …….. 18

Наибольшее напряжение на аноде, в ……. 1500

Наибольшее напряжение на второй сетке, в ……… 400

Наибольшее напряжение на третьей сетке, в …….. 50

Наибольшая мощность, длительно рассеиваемая на аноде, вт ……………… 125

Наибольшая мощность, длительно рассеиваемая на второй сетке, вт ………….. 25

Наибольшая рабочая частота, Мгц …….. 20

tr
400 – 600

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Пожалуйста напечатайте буквы/цифры изображенные на картинке

Пожалуйста, введите латинские символы с картинки в это поле:
